농자재 가게에서 "그 점적호스 꽂는 거 주세요"라고 했다가, 사장님이 서랍 다섯 개를 열어 보이며 "어떤 거요?"라고 되묻던 순간을 잊지 못해요.
점적관수는 호스만 있으면 되는 줄 알지만, 실제로는 작은 부속 수십 개가 물길을 이어줘요. 이름도 비슷하고 생김새도 비슷해서 처음엔 헷갈리기 딱 좋죠. 가게마다 부르는 이름이 조금씩 다른 것도 한몫하고요.
관수시설 시리즈 7편은 실전 편이에요. 제가 밭에서 직접 쓰는 점적밸브, 2구 점적밸브, LD연결구, T·L자 연결구, 가지새들, 중형새들, 미늘, 13mm 연질관까지 사진과 함께 용도와 사용법을 하나씩 정리했습니다.
점적관수 배관 구조, 자재 위치 한눈에
자재를 하나씩 보기 전에 전체 지도부터 그려볼게요. 점적관수 배관은 굵은 관에서 가는 관으로, 한 줄에서 여러 줄로 갈라지는 나뭇가지 구조예요.
| 단계 | 배관 | 이 단계에서 쓰는 자재 |
|---|---|---|
| ① 주관 | PE관(농수관) | 가지새들, 중형새들 |
| ② 지관 | 13mm 연질관(LD관) | LD연결구, T연결구, L자 연결구 |
| ③ 분기점 | 연질관·PE관 → 점적호스 | 점적밸브, 2구 점적밸브, 미늘 |
| ④ 말단 | 점적호스 | 끝마감(엔드캡) |
사회 초년생 때 공장에서 하네스(전선 묶음)를 만들면서 배운 원칙이 있어요. 굵은 메인 전선에서 가는 분기선이 갈라지고, 끝에는 규격 맞는 커넥터가 붙는다. 그리고 커넥터 규격이 하나라도 안 맞으면 전체가 먹통이 된다.
점적 배관이 딱 그 구조예요. PE 주관이 메인 전선, 13mm 연질관이 분기선, 새들과 점적밸브가 커넥터죠. 그래서 자재를 살 땐 모양보다 "어느 관에, 몇 mm에 끼우는 부속인가"부터 확인해야 해요. 규격이 1mm만 달라도 물은 새요.
점적 배관은 PE 주관 → 13mm 연질관 → 점적밸브·미늘 → 점적호스 순으로 갈라지는 나뭇가지 구조예요. 자재는 모양보다 '어느 관, 몇 mm용'인지부터 확인하세요.
13mm 연질관(LD관), 지관의 기본

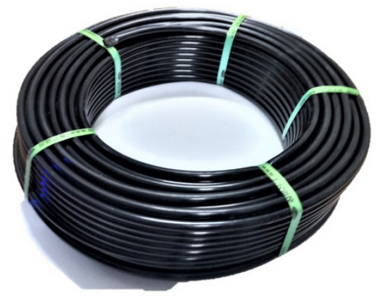

▲ 13mm 연질관(LD관) 실물
연질관은 말랑하게 휘어지는 검은색 PE 관이에요. 현장에서는 LD관 또는 엘디관이라고 많이 불러요. 여기서 LD란 저밀도 폴리에틸렌(Low Density Polyethylene)의 약자로, 분자 사슬이 느슨하게 얽혀 있어서 딱딱한 PE관보다 부드럽고 잘 휘는 플라스틱을 말해요. 실제로 관수자재 판매처에서도 PE 연질관과 엘디관을 같은 부류로 묶어 점적호스 연결 자재와 함께 팔아요(출처: 한솔농자재 관수자재 제품 목록).
13mm 연질관은 주관에서 나무 줄까지 물을 옮기는 지관 역할을 해요. 잘 휘어서 하우스 기둥을 돌아가거나 짧은 구간을 연결하기 편하고, 칼로 쉽게 잘려서 길이 맞추기도 쉬워요. 화분 여러 개에 점적버튼을 달 때도 이 관이 기본 배관이 돼요.

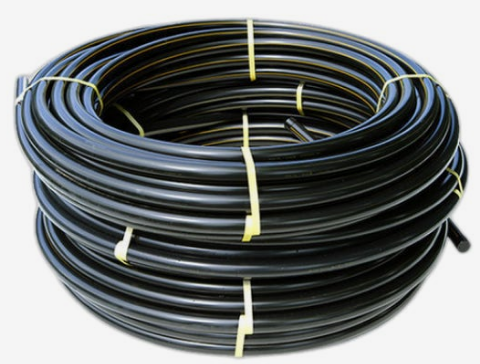

| 구분 | PE관(농수관) | 13mm 연질관(LD관) |
|---|---|---|
| 역할 | 주관(메인 배관) | 지관(분기 배관) |
| 굵기 | 굵음 | 가늘음(13mm) |
| 유연성 | 딱딱함 | 잘 휘어짐 |
| 주 부속 | 새들, PE 소켓·티 | LD연결구, T·L자, 미늘, 점적밸브 |
13mm 연질관(LD관)은 저밀도 PE로 만든 말랑한 지관이에요. 주관에서 나무 줄·화분까지 물을 옮기고, 잘 휘고 잘 잘려 현장 배관이 편해요.
LD연결구·T연결구·L자 연결구 사용법

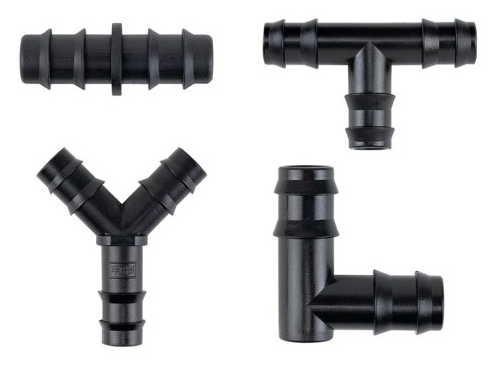

▲ 왼쪽부터 LD연결구(일자), T연결구, Y자 연결구, L자 연결구
세 부속은 모두 연질관끼리 잇는 부속이에요. 차이는 물길의 방향이에요.
| 부속 | 모양 | 용도 |
|---|---|---|
| LD연결구 | 일자(ㅡ) | 관 연장, 끊어진 관 수리 |
| T연결구 | T자(ㅜ) | 한 줄을 두 방향으로 분기 |
| L자 연결구 | ㄱ자(90°) | 모서리에서 방향 꺾기 |
L자 연결구가 필요한 이유는 연질관을 억지로 90도로 꺾으면 안쪽이 눌려서 물길이 좁아지기 때문이에요. 회로로 치면 전선이 반쯤 끊어져 저항이 커진 상태죠. 모서리마다 L자를 쓰면 물길 단면이 그대로 유지돼요.
첫째, 관 끝을 칼로 직각으로 잘라요. 비스듬히 자르면 틈이 생겨 새요.
둘째, 겨울이나 쌀쌀한 날엔 관 끝을 따뜻한 물에 잠깐 담가 말랑하게 만들면 훨씬 쉽게 들어가요.
셋째, 연결구의 턱 끝까지 밀어 넣어요. 중간에서 멈추면 수압에 빠져요.
넷째, 수압이 높은 구간이라면 조임 링이나 케이블타이로 한 번 더 고정해요.
LD연결구는 일자 연장·수리, T연결구는 두 방향 분기, L자 연결구는 90° 꺾기용이에요. 관은 직각으로 자르고 턱 끝까지 밀어 넣어야 새지 않아요.
점적밸브와 2구 점적밸브 차이

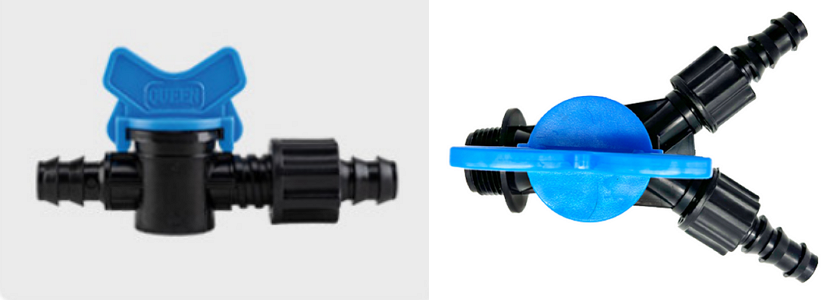

▲ 점적밸브(1구)와 2구 점적밸브
점적밸브는 배관과 점적호스를 잇는 연결구에 물을 열고 닫는 레버가 달린 부속이에요. 판매처에 따라 라인밸브, 스타트밸브라고도 불러요. 레버 하나로 그 줄만 물을 끊을 수 있어서, 나무 상태에 따라 줄별로 관수를 조절하거나 고장 난 줄만 막고 수리할 수 있어요.
2구 점적밸브는 한 지점에서 점적호스를 두 줄 뽑을 수 있는 밸브예요. 배관 한가운데서 좌우 양쪽으로 점적호스를 보내거나, 포도 한 줄에 점적호스를 두 줄 깔 때 쓰기 좋아요. 구멍 하나로 두 줄을 해결하니 배관에 뚫는 구멍 수가 절반으로 줄어요.
① 배관(연질관 또는 PE관)에 전용 펀치로 구멍을 뚫어요
② 점적밸브 아래쪽 돌기를 구멍에 돌려 끼워요
③ 점적호스 끝을 밸브 반대쪽에 끼우고 조임 링을 돌려 고정해요
④ 레버를 열고 물을 흘려 새는 곳이 없는지 확인해요
→ 구멍은 반드시 밸브 규격에 맞는 펀치로 뚫어야 해요. 드릴이나 못으로 크게 뚫으면 그 자리에서 물이 새고, 한 번 커진 구멍은 되돌릴 수 없어요.
점적밸브는 배관과 점적호스를 잇고 레버로 줄별 개폐가 가능한 부속, 2구 점적밸브는 한 구멍에서 두 줄을 뽑는 부속이에요. 구멍은 반드시 규격 전용 펀치로 뚫으세요.
가지새들, PE 주관에서 바로 분기

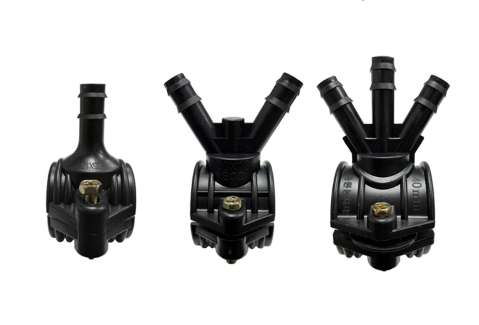

▲ 가지새들 실물과 PE관 설치 모습
새들(Saddle)이란 말안장처럼 관 위에 걸터앉는 모양의 부속을 말해요. 그중 가지새들은 주배관(PE관, 농업용수도관)에 연결해 점적호스, 점적테이프, 연질관 등을 연결하는 부속이에요(출처: 이리와 관수자재 제품 정보). 이름 그대로 굵은 줄기에서 가지를 뻗게 해주는 부속이죠.
가지새들은 출구 수에 따라 1구, 2구, 3구가 있어요. 2구·3구는 한 자리에서 여러 줄을 뽑을 수 있어서, 주관 옆에 나무 줄이 촘촘히 붙어 있을 때 편해요.
첫째, PE관에 뚫는 구멍 지름은 새들 사양에 맞춰요. 너무 크면 새고, 너무 작으면 물이 덜 나가요.
둘째, 구멍을 뚫은 뒤 생긴 PE 부스러기는 반드시 털어내요. 관 안으로 들어가면 점적기를 막는 주범이 돼요.
셋째, 새들은 관 위쪽이나 옆면에 달아요. 관 아래쪽에 달면 바닥에 가라앉은 침전물이 그대로 빨려 들어가요.
가지새들은 PE 주관에서 점적호스·연질관을 바로 뽑는 분기 부속으로 1·2·3구가 있어요. 구멍 지름은 사양대로, 부스러기는 제거, 설치는 관 위나 옆면에 하세요.
중형새들, 굵은 관에 튼튼하게 분기

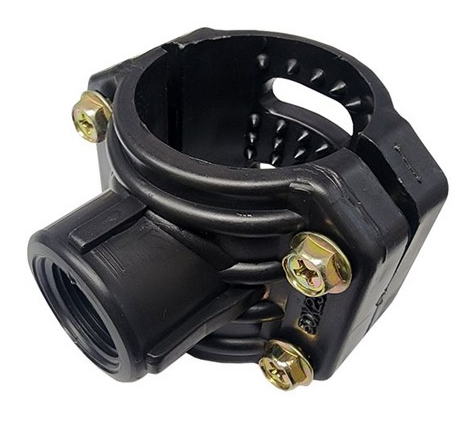

▲ 중형새들과 라인밸브 결합 모습
중형새들은 관을 위아래 두 쪽으로 감싸고 볼트로 조이는 클램프형 새들이에요. 가지새들보다 덩치가 크고 관을 꽉 물어줘서, 굵은 주관이나 수압이 높은 구간에서 분기할 때 안정적이에요. 출구에 나사산이 있어서 숫나사 라인밸브를 돌려 끼우는 방식으로 많이 쓰고, 실제로 판매처에서도 '2구 라인밸브 숫나사 중형새들'처럼 조합으로 판매해요(출처: 한솔농자재 관수자재).
| 구분 | 가지새들 | 중형새들 |
|---|---|---|
| 고정 방식 | 구멍에 끼워 고정 | 관을 감싸 볼트로 조임 |
| 설치 속도 | 빠름 | 조금 느림 |
| 내압·안정성 | 보통 | 높음 |
| 잘 맞는 곳 | 분기 많은 일반 구간 | 굵은 주관, 고압 구간, 밸브 결합 |
중형새들은 볼트를 양쪽 번갈아 조금씩 조여야 해요. 한쪽만 꽉 조이면 새들이 기울어 고무패킹이 한쪽만 눌리고, 반대쪽 틈으로 물이 새요. PCB에 방열판 나사를 대각선으로 번갈아 조이는 것과 같은 원리예요.
중형새들은 관을 감싸 볼트로 조이는 클램프형 새들로 굵은 관·고압 구간에 안정적이에요. 나사 출구에 라인밸브를 결합하고, 볼트는 양쪽 번갈아 균일하게 조이세요.
미늘, 연질관에 박는 작은 연결구

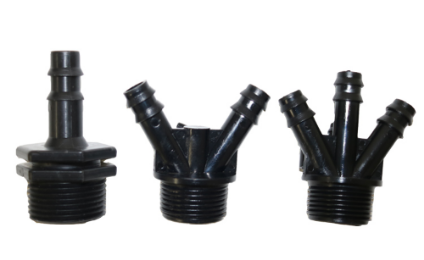

▲ 미늘 실물과 연질관 설치 모습
미늘이라는 이름은 낚싯바늘 끝에 거꾸로 난 작은 가시에서 왔어요. 한번 걸리면 빠지지 않게 해주는 그 가시요. 관수자재 미늘도 끝에 톱니 같은 돌기가 있어서, 연질관 구멍에 밀어 넣으면 돌기가 관 벽에 걸려 수압에도 빠지지 않아요. 판매처에서도 미늘을 1구·2구·3구로 나눠 PE 연질관·엘디관과 점적호스를 잇는 자재로 팔고 있어요(출처: 한솔농자재 관수자재).
점적밸브와 비교하면 미늘은 밸브(레버)가 없는 대신 작고 싸다는 게 특징이에요. 줄별로 끄고 켤 필요가 없는 구간, 예를 들어 늘 같이 물을 주는 화분 줄이나 짧은 구간에 여러 개를 박을 때 경제적이에요.
미늘은 구멍을 미늘 몸통보다 약간 작게 뚫어야 해요. 말랑한 연질관이 늘어나며 돌기를 꽉 물어주는 원리라서, 구멍이 크면 그 탄성이 사라져 새요. 전자 부품의 압입(Press-fit) 핀과 같은 원리예요. 구멍이 딱 맞게 작아야 끼웠을 때 꽉 물고 안 빠지죠.
미늘은 톱니 돌기로 연질관에 걸려 고정되는 작은 연결구로, 밸브가 없는 대신 작고 경제적이에요. 구멍은 몸통보다 약간 작게 뚫어야 새지 않아요.
자재 고르며 겪은 시행착오와 제 기준
처음 관수 배관을 직접 꾸릴 때 가장 헷갈렸던 건 자재 이름이었어요. 같은 부속을 어떤 가게는 점적밸브, 어떤 가게는 라인밸브, 또 어떤 곳은 스타트밸브라고 부르더라고요. 온라인으로 주문하면 사진은 비슷한데 막상 받아보면 규격이 달라 안 맞는 일도 생겼어요. 그래서 지금은 이름이 아니라 "어느 관에 끼우는 몇 mm 부속인가"로 찾는 습관이 생겼어요.
두 번째로 배운 건 여유분이에요. 배관 작업을 하다 보면 구멍을 잘못 뚫거나, 연결구 하나가 모자라서 작업이 멈추는 일이 꼭 생겨요. 시골 밭에서 자재 하나 사러 읍내까지 왕복하면 반나절이 그냥 가요. 공장에서 조립 라인을 세팅할 때 소모 부품을 넉넉히 쌓아두던 것처럼, 지금은 자주 쓰는 연결구와 점적밸브는 넉넉하게 사둬요.
세 번째는 이 시리즈 내내 강조한 물 문제예요. 저희 지하수는 철·망간이 섞여 나와요. 연결구 자체는 막힐 일이 적지만, 가지새들 구멍을 뚫고 부스러기를 제대로 안 털어내면 그 찌꺼기와 녹 성분이 합쳐져 점적기를 막아요. 자재를 끼우는 순간이 곧 막힘을 만들 수도, 막을 수도 있는 순간이에요. 그래서 새 구간을 연결하면 점적호스를 끼우기 전에 반드시 물을 한 번 세게 흘려 관 안을 씻어내요.
하네스를 만들던 시절, 선배가 "커넥터 하나 잘못 꽂으면 기계 전체가 멈춘다"고 입버릇처럼 말했어요. 관수 배관도 다르지 않아요. 수백 개 부속 중 하나만 새도 그 줄 끝 나무는 목이 말라요.
자재는 이름보다 '어느 관, 몇 mm'로 찾고, 자주 쓰는 부속은 여유분을 두세요. 새 구간을 연결하면 점적호스를 끼우기 전 물을 세게 흘려 부스러기부터 씻어내세요.
관수자재 구매·시공 주의사항 5가지
첫째, 규격부터 확인하세요. 점적호스·연질관은 13mm, 16mm, 20mm처럼 굵기가 다양해요. 부속은 반드시 관 굵기에 맞는 것으로 사세요.
둘째, 구멍은 전용 펀치로 뚫으세요. 점적밸브, 미늘, 가지새들 모두 구멍 크기가 생명이에요. 한 번 커진 구멍은 되돌릴 수 없어요.
셋째, 연결 후 호스를 끼우기 전에 물로 씻어내세요. 구멍 뚫을 때 생긴 부스러기가 점적기를 막아요. 여과기 설치도 기본이에요. 점적관수는 여과기 전후에 압력계를 달아 막힘을 확인할 수 있어야 한다는 게 현장 권고예요(출처: 팜앤마켓매거진).
넷째, 수압 한계를 지키세요. 점적관수는 0.2~0.5kg/㎠ 수준의 낮은 수압에서도 쓸 수 있는 방식이에요(출처: 농기자재신문). 펌프 수압이 너무 높으면 부속이 빠지거나 호스가 터지니, 필요하면 감압밸브를 다세요.
다섯째, 겨울엔 부속 속 물까지 빼세요. 작은 부속일수록 안에 남은 물이 얼면 금이 가요. 점적밸브는 열어둔 채로 물을 빼면 부속 안까지 비워져요.
규격 확인, 전용 펀치 사용, 연결 후 물로 세척, 수압 한계 준수, 겨울 부속 물빼기. 이 다섯 가지면 관수자재 때문에 생기는 누수와 막힘을 대부분 피할 수 있어요.
관수자재 관련 자료 모음
- 농사의 기본 '물' 효율화하는 관수자재 (농기자재신문) – 점적관수 수압과 물의 질
- 관비재배용 자재 – 압력보상형 점적호스와 여과기 (팜앤마켓매거진)
- 지중관수를 위한 최적의 선택 (농기자재신문) – 점적기 막힘과 진공 흡입
- 포도나무 생육기 관수량 측정 및 관수방법 (농사로 농영상)
- 점적호스 자재 분류 – 점적밸브·연결구·새들·미늘 (서부농약사)
관수자재 자주 묻는 Q&A
Q1. 점적밸브와 미늘, 뭘 써야 하나요?
A. 줄별로 물을 끄고 켜야 하면 점적밸브, 늘 같이 물을 주는 구간이면 미늘이 경제적이에요. 저는 나무 상태를 보며 줄별로 조절할 일이 있는 곳엔 점적밸브를 써요.
Q2. 가지새들과 중형새들은 어떻게 골라요?
A. 일반 구간에 분기가 많으면 빠르게 끼우는 가지새들, 굵은 주관이나 수압이 높은 곳, 밸브를 나사로 결합해야 하는 곳은 볼트로 조이는 중형새들이 안정적이에요.
Q3. 구멍을 잘못 크게 뚫었어요. 어떻게 하죠?
A. 그 구멍에 부속을 억지로 끼우면 계속 새요. 전용 막음 마개로 막거나, 그 구간을 잘라내고 LD연결구로 이어 붙이는 게 확실해요. 그래서 자주 쓰는 연결구는 늘 여유분을 두는 게 좋아요.
Q4. 연결구에서 물이 조금씩 새요.
A. 관을 비스듬히 잘랐거나 턱 끝까지 안 들어간 경우가 많아요. 관 끝을 직각으로 다시 자르고 끝까지 밀어 넣은 뒤 조임 링이나 케이블타이로 한 번 더 고정해 보세요. 그래도 새면 수압이 너무 높은지 확인하세요.
Q5. 자재 이름이 가게마다 달라서 헷갈려요.
A. 저도 그랬어요. 점적밸브를 라인밸브나 스타트밸브라고도 부르고, 연질관을 엘디관이라고도 해요. 이름보다 "어느 관에 끼우는지, 몇 mm인지"를 말하고, 가능하면 쓰던 부속을 들고 가서 보여주는 게 제일 확실해요.
함께 보면 좋은 글
- 관수시설 1편 – 관수시설 종류와 장단점 총정리
- 관수시설 2편 – 점적관수 완벽 가이드
- 관수시설 5편 – 지중관수 완벽 가이드
- 지하수 필터 직접 만들기 1편 – FRP 탱크부터 여과재까지 6가지 부품
- 여름철 포도밭 물주기 시간 – 관수 시간대와 점적관수, 근권 온도
마무리 – 작은 부속이 물길을 완성한다
관수시설은 결국 작은 부속들의 합이에요. 1~6편에서 아무리 좋은 방식을 골라도, 새들 하나가 새고 미늘 하나가 빠지면 그 줄 끝 나무는 물을 못 받아요. 규격을 맞추고, 구멍을 정확히 뚫고, 끼우기 전에 씻어내는 기본만 지켜도 관수 배관은 몇 년을 말없이 일해줘요.
- 13mm 연질관(LD관)은 주관에서 나무 줄·화분까지 물을 옮기는 말랑한 지관이에요.
- LD연결구는 일자, T연결구는 분기, L자 연결구는 90° 꺾기용이에요.
- 점적밸브는 레버로 줄별 개폐, 2구 점적밸브는 한 구멍에서 두 줄 분기예요.
- 가지새들은 끼워서 빠르게, 중형새들은 볼트로 조여 튼튼하게 주관에서 분기해요.
- 미늘은 밸브 없는 작고 경제적인 연결구로, 구멍은 몸통보다 약간 작게 뚫어요.
☐ 주관·연질관·점적호스 굵기(mm) 먼저 확인하기
☐ 부속 규격에 맞는 전용 펀치 준비하기
☐ 자주 쓰는 연결구·점적밸브 여유분 챙기기
관수시설 시리즈는 여기까지예요. 관수 방식 여섯 가지와 실전 자재까지 함께 따라와 주셔서 고맙습니다. 다음에는 이 배관 위에 비료를 함께 흘려보내는 관비(점적 관비) 시스템 이야기로 이어가 볼게요.
※ 이 글은 개인 농장의 경험과 관수자재 판매처·공공기관 자료를 바탕으로 작성했습니다. 자재 명칭과 규격은 제조사·판매처마다 다를 수 있으니 구매 전 사양을 꼭 확인하세요.
